Przekaźnik LED monostabilny do puszki 9-30V DC 16A PP-1Z-LED-24V
Kod produktu: PP-1Z-LED-24V
Wystaw opinię o produkcie
dostawa do dowolnego Paczkomatu w Polsce w 24-48 godzin od nadania przesyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Gwarancja bezpiecznego zakupu
Opis produktu

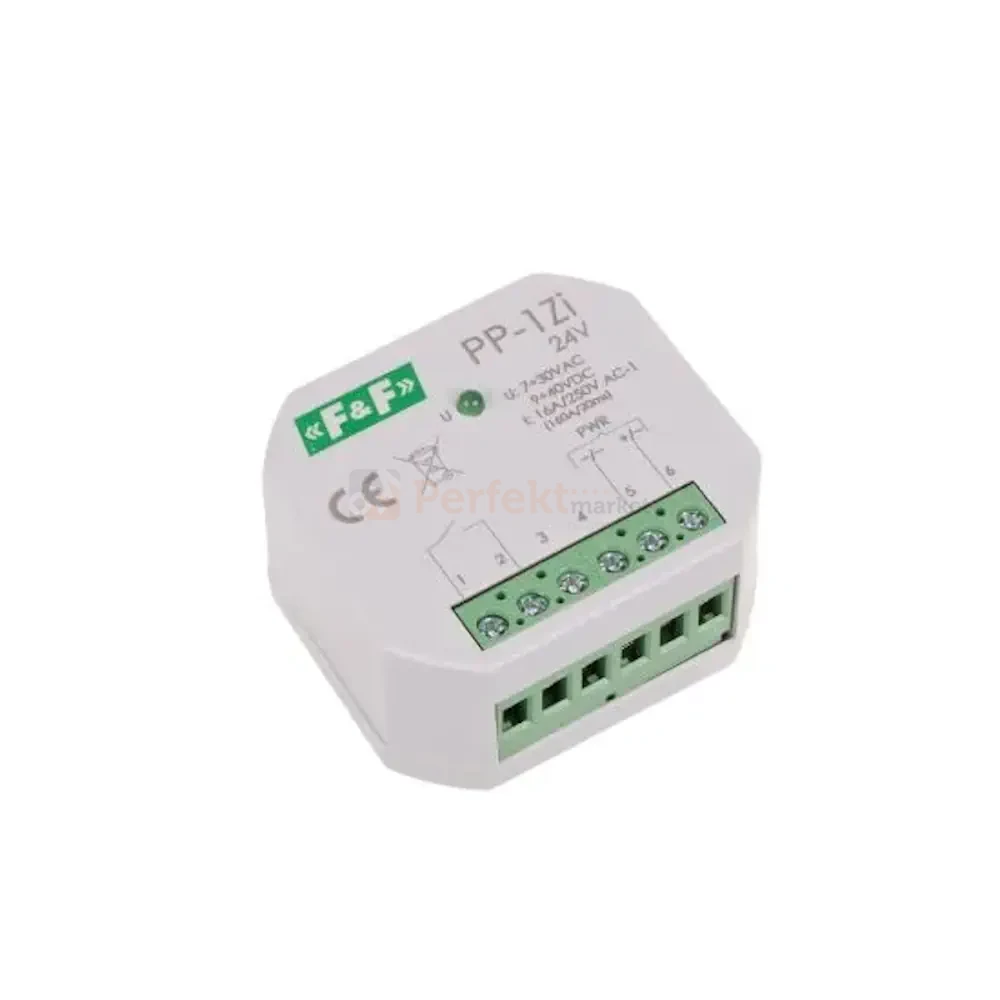

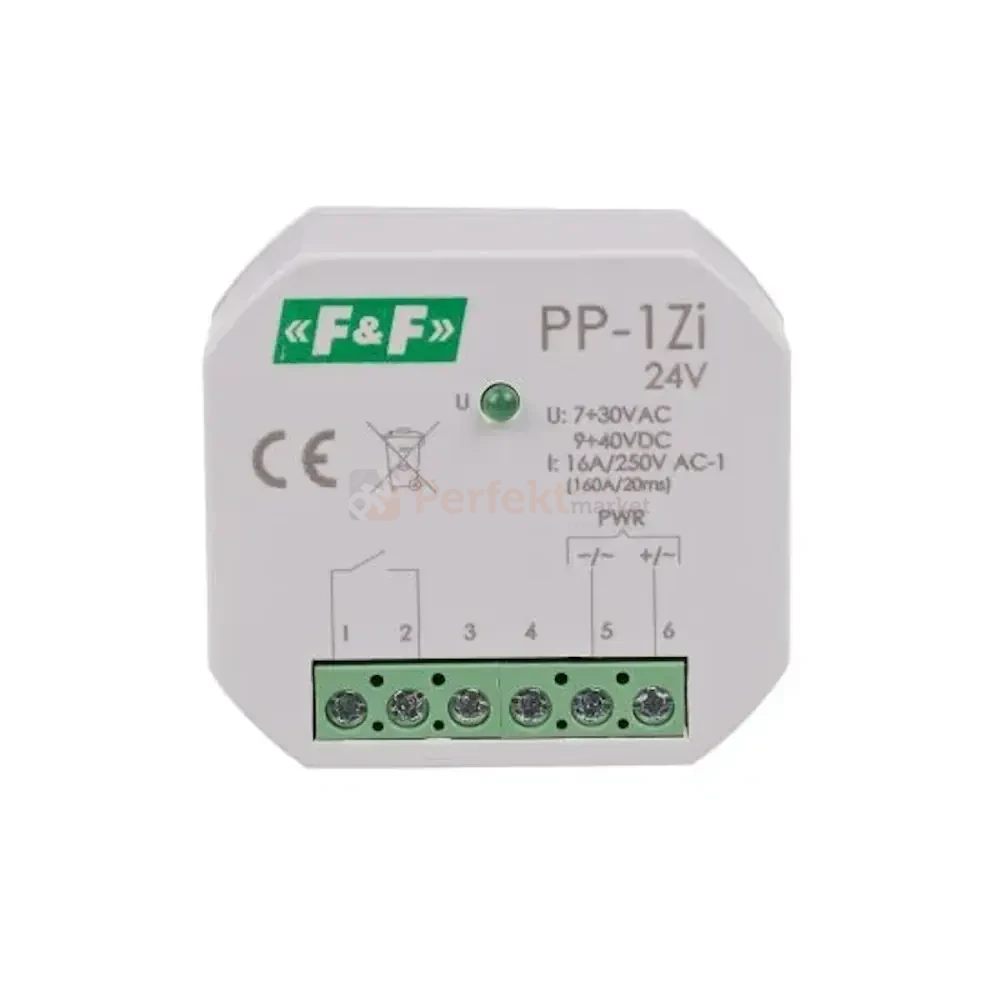

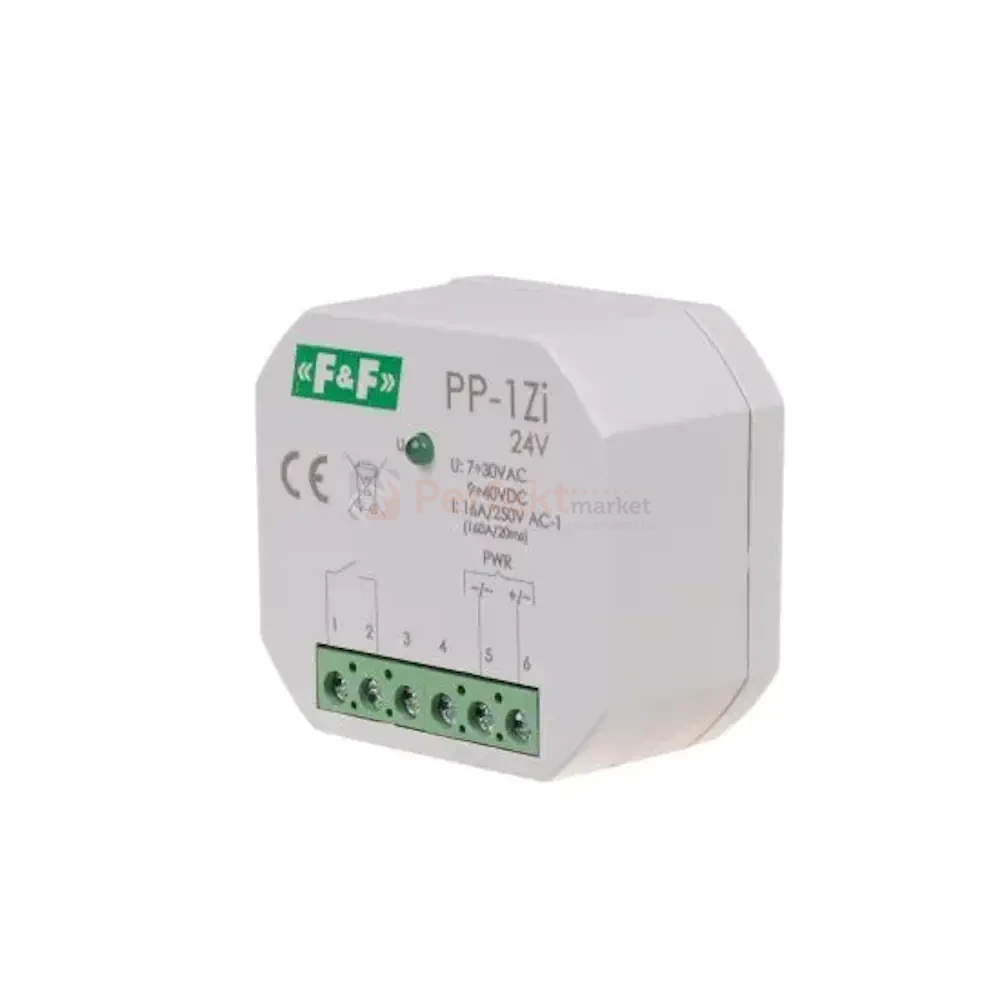

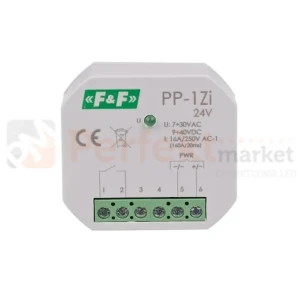

Przekaźnik LED monostabilny do puszki 9-30V DC 16A PP-1Z-LED-24V
Przekaźnik LED monostabilny do puszki z cewką 9-30 V DC - to urządzenie przeznaczone do uruchamiania urządzeń o napięciu do 250V AC za pomocą napięcia sterującego 9-30 V DC.
Zasada działania:
Do cewki przekaźnika podawane jest napięcie 9-30 V DC, co powoduje załączenie styku roboczego, do którego możemy podłączyć urządzenie o napięciu roboczym do 250V AC. Zanik napięcia sterującego powoduje rozłączenie styku i podłączonego urządzenia.
Przekaźnik doskonale sprawdzi się w układach z oświetleniem pracującym na 230V ale sterowanym z laserowych czujników ruchu pracujących bardzo często na napięciu 12 lub 24V DC.
Dzięki zaokrąglonej obudowie o wymiarach ⌀54 (rozmiar 48×43 mm), h= 25 mm, przekaźnik może być umieszczony pod przyciskiem lub pod czujnikiem ruchu w głębszej puszce instalacyjnej.

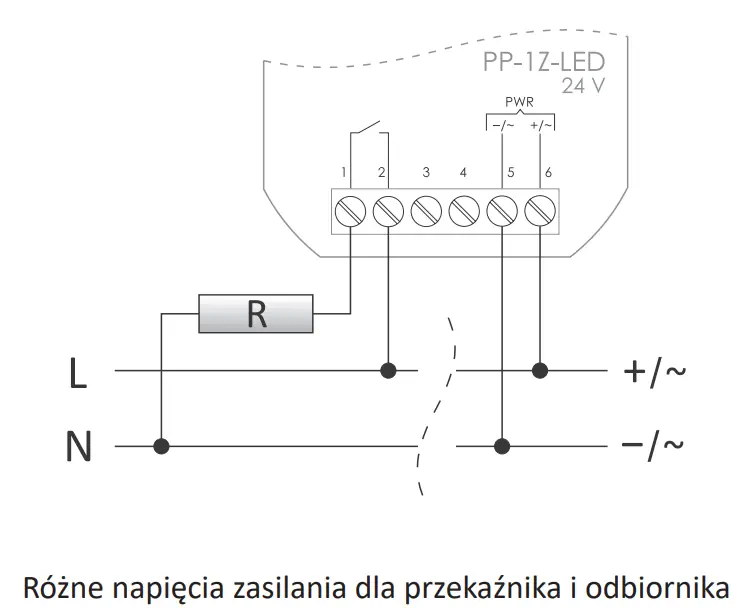

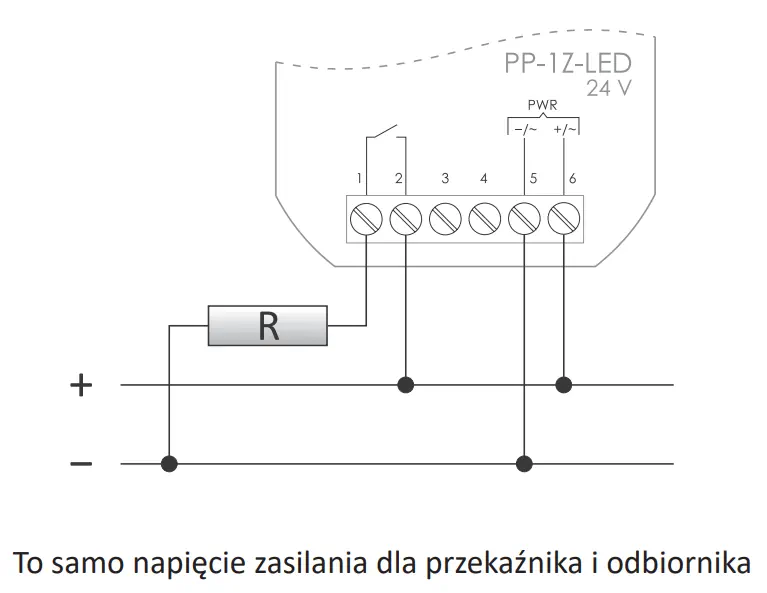

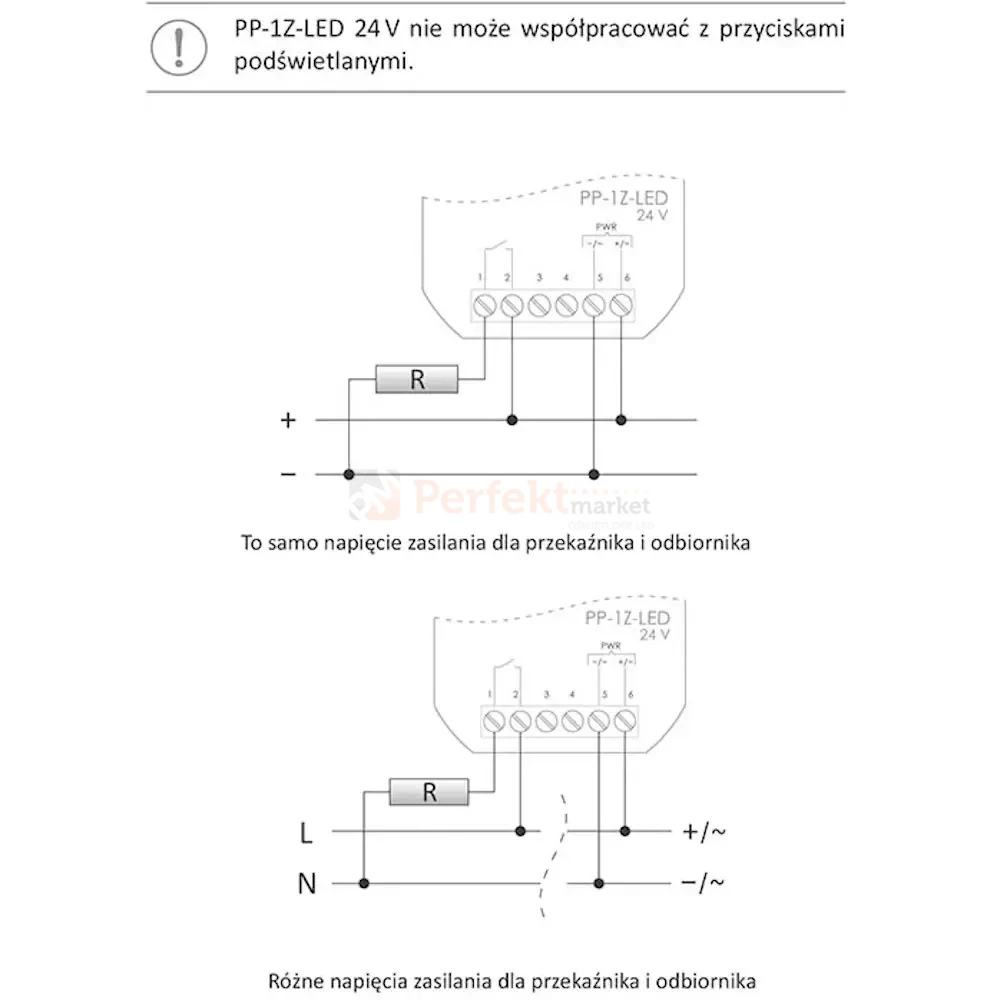

Urządzenie może być podłączone na dwa sposoby, pokazano je na poniższych grafikach. Pierwszy schemat dotyczy połączeń, gdzie napięcie zasilania przekaźnika i odbiorników jest zgodne np. 12V lub 24V. Drugi schemat dotyczy sytuacji, gdzie napięcie zasilania cewki i odbiorników jest różne, np. napięcie sterujące to 12V lub 24V a napięcie odbiorników 230V.

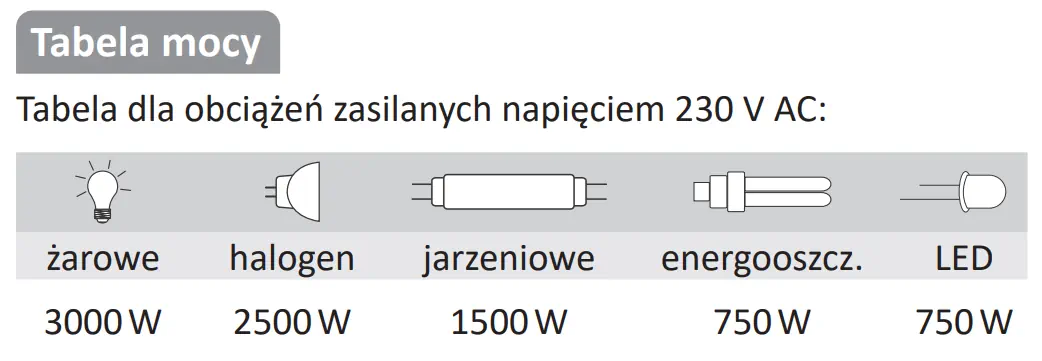

Wersja przekaźnika „LED” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Specyfikacja:
- Typ: przekaźnik elektromagnetyczny monostabilny
- Model: PP-1Z-LED 24 V
- Napięcie zasilania: 7÷30V AC / 9÷40V DC
- Maksymalny prąd obciążenia AC-1: 16 A (160 A/20 ms)
- Konfiguracja styków: 1 × NO (1 styk normalnie otwarty)
- Separacja styków: tak
- Trwałość łączeniowa mechaniczna: min. 5x10⁶ cykli
- Przyłącza: zaciski śrubowe 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Pobór mocy: 0,6 W
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: Ø54 (48×43 mm), wysokość: 25 mm
- Sposób montażu: w puszce podtynkowej Ø60
- Klasa szczelności: IP20
Pliki do pobrania
74x105 FF PP-1Z-LED 24V inst E211118 PL.PDF
648.23 kB
INSTRUKCJA OBSŁUGI
PP-1Z-LED-24V Karta katalogowa_pl.pdf
609.84 kB
KARTA KATALOGOWA
UE FF012_25 PK PP dek zgod CE (LVD+EMC+RoHS).pdf
181.48 kB
DEKLARACJA ZGODNOŚCI
