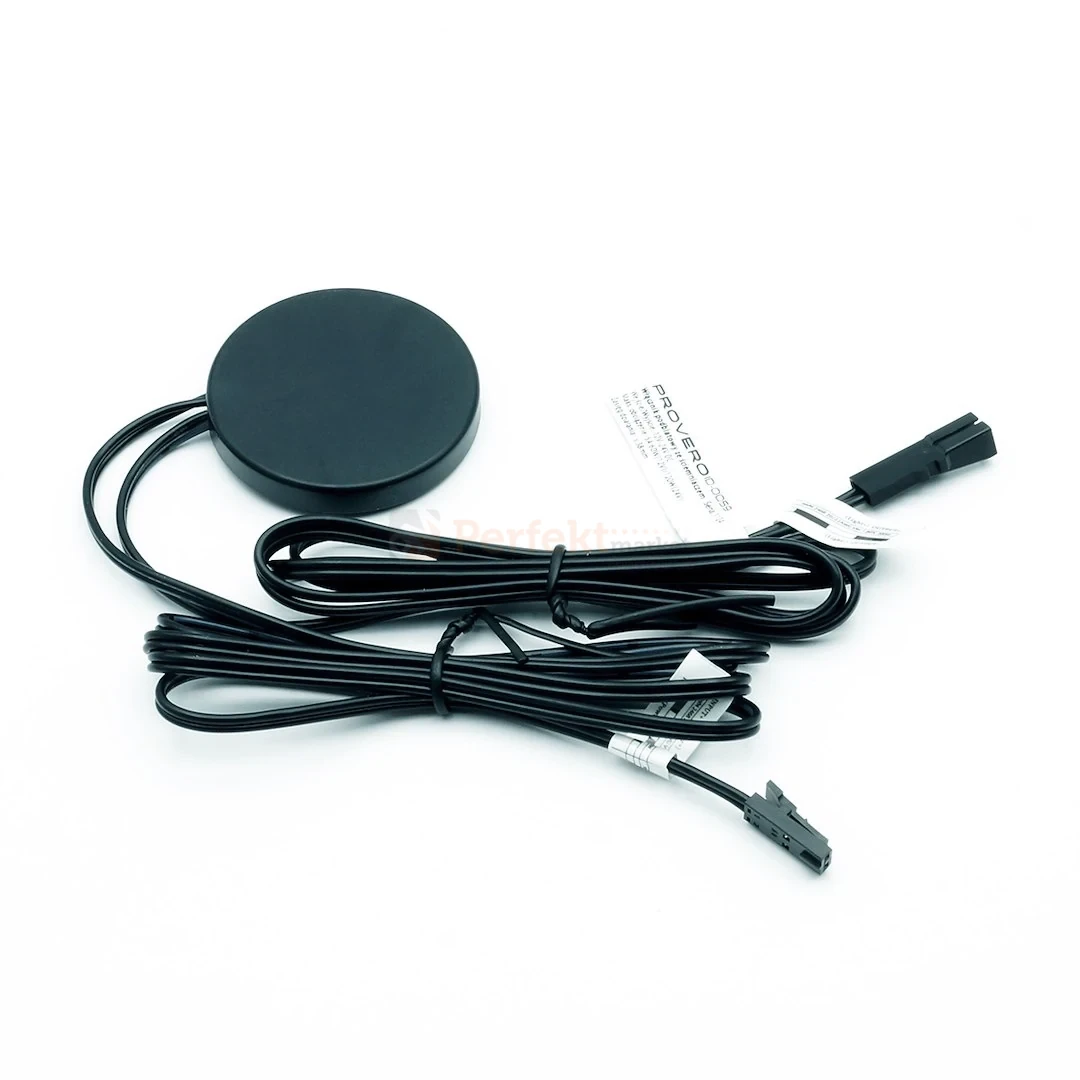

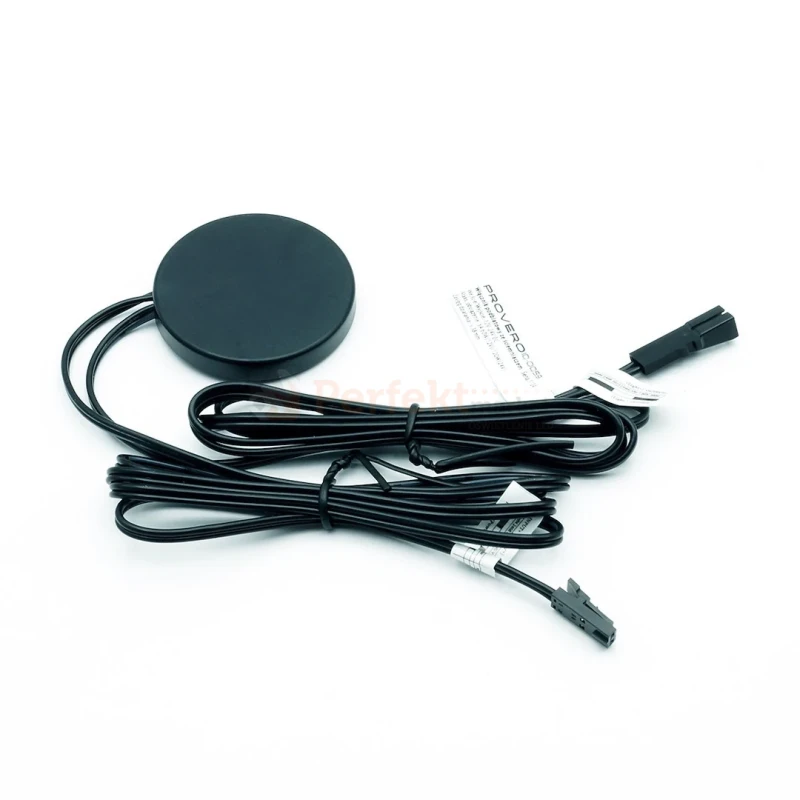

Wyłącznik podblatowy dotykowy LED ze ściemniaczem 12V 60W do płyt meblowych 40mm

Dostępność: duża ilość
Wysyłka w: 24 godziny
Cena: 35,99 zł 35.99
ilość szt.
dodaj do przechowalni

Opis

Podblatowy pojemnościowy włącznik do LED 12V ze ściemniaczem

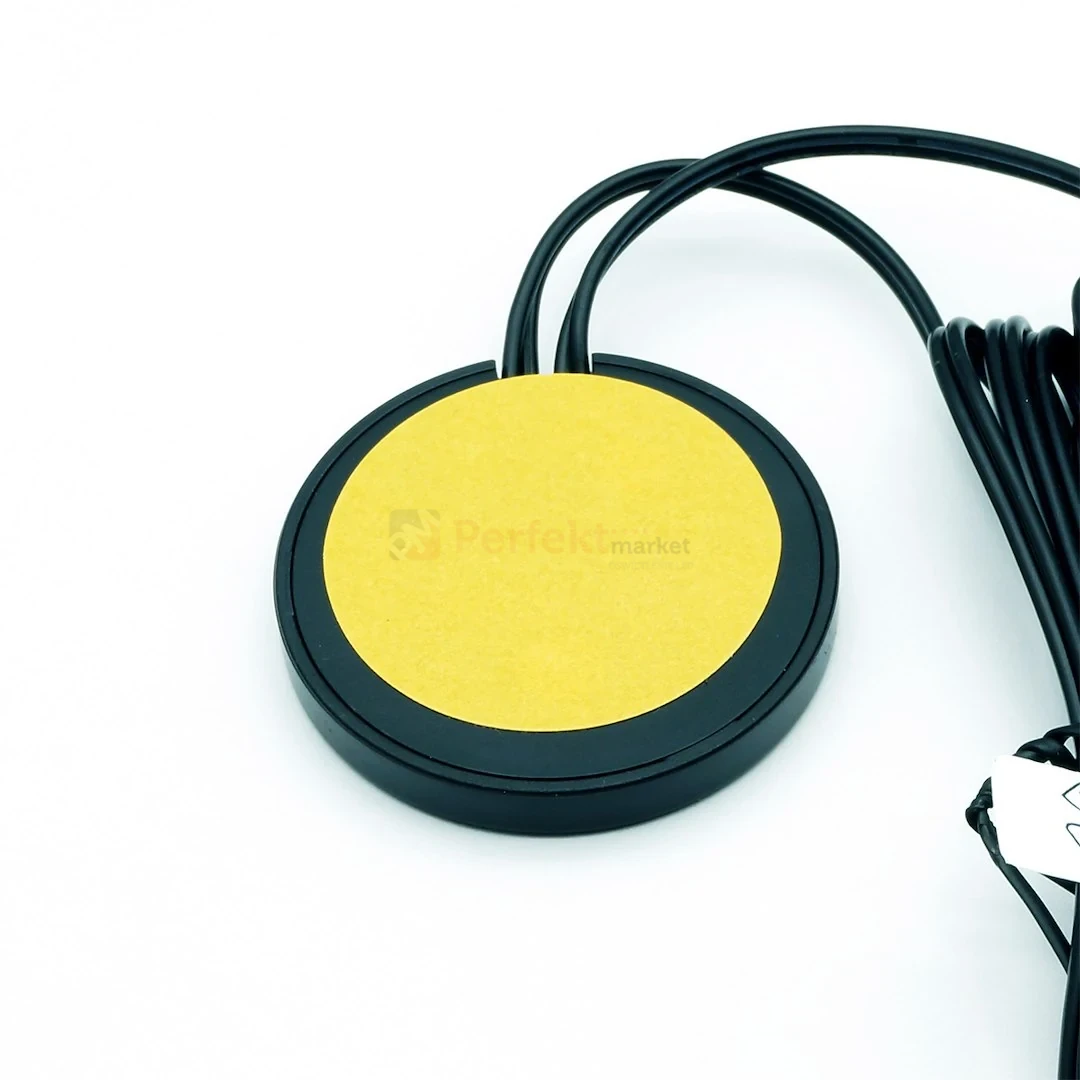

Podblatowy włącznik LED do zamontowania od spodu płyty meblowej. Włącznik można też schować we frezie o głębokości 10mm i średnicy 42mm dzięki czemu nie będzie on w ogóle widoczny. Zapewni to estetyczne wykończenie i wielkie możliwości pod względem wkomponowania systemu w meble. Dotykając powierzchni blatu włączymy podpięte pod włącznik źródła światła LED. Precyzyjne, solidne wykonanie i wysokiej jakości komponenty zapewniają stabilną pracę włącznika przy wykonywanych projektach oświetleniowych.

Grubość płyty meblowej przez którą będzie działał nasz włącznik może sięgać nawet 40mm!

Włącznik podblaowy LED posiada również wbudowaną funkcję ściemniania

Krótkie dotknięcie płyty meblowej pod którą zamontowany jest nasz włącznik powoduje włączenie i wyłączenie oświetlenia. Przytrzymanie w tym miejscu dłoni lub palca dłużej niż 2 sekundy sprawi że włącznik przejdzie w trym regulacji natężenia światła. Od najniższego poziomu światła aż do całkowitego rozjaśnienia po którym następuje krótka 0,5 s pauza. Bezpośrednio po włączeniu zasilania, następuje krótki test, a oświetlenie jest szybko rozjaśnianie do 100%, a następnie ściemniane do 0% jasności.

Bezpośrednio po włączeniu zasilania, następuje krótki test, a oświetlenie jest szybko rozjaśnianie do 100%, a następnie ściemniane do 0% jasności. Aby włączyć obciążenie należy przytrzymać pole dotykowe i rozjaśnić oświetlenie do żądanego poziomu.

UWAGA! W przypadku braku reakcji wyłącznika na dotyk, lub ciągłego samoczynnego rozjaśniania, należy odłączyć zasilanie, odczekać 30 sek. i ponownie załączyć zasilanie.

Urządzenie działa najlepiej z zasilaczami klasy 2 ochrony, oznaczonych symbolem

W przypadku zasilania urządzenia z zasilacza klasy niższej (np. Klasy 1  ) z wyprowadzonym przewodem ochronnym PE (kolory żółto-zielone), należy minus zasilania (-), podłączyć z przewodem PE zasilacza i/lub z przewodem PE instalacji sieciowej. W przeciwnym wypadku układ może nie reagować na dotyk, lub reagować w ograniczonym zakresie i z znacznie słabszą czułością.

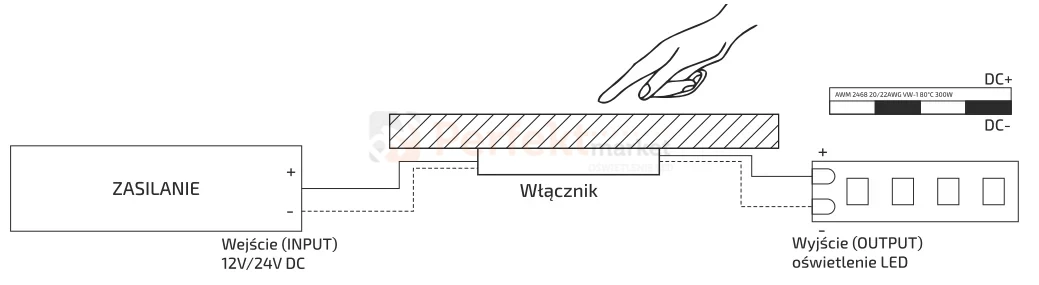

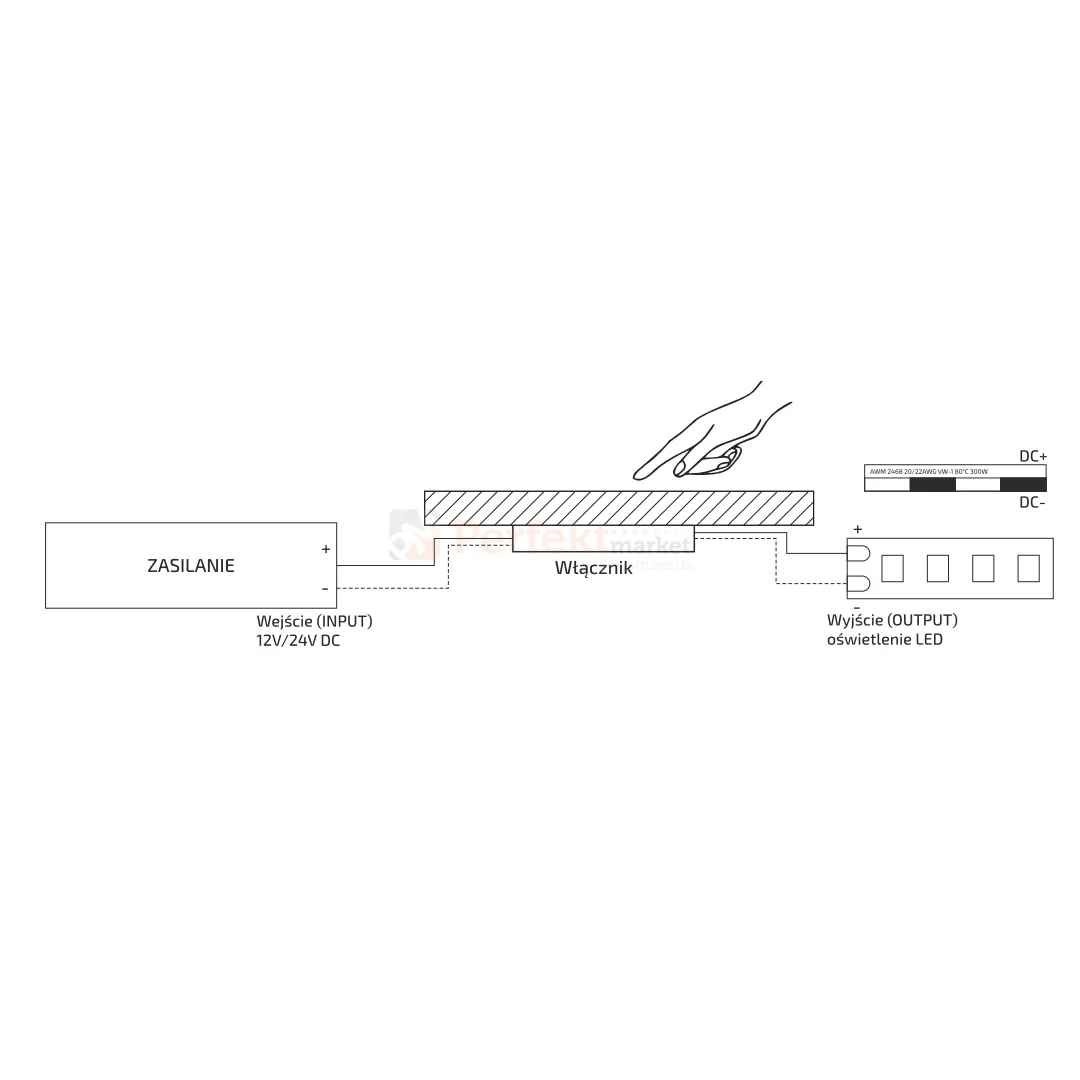

Schematy podłączenia pokazują poniższe rysunki.



Montaż nie wymaga ingerencji w strukturę mebli*


SPECYFIKACJA

Typ Wyłącznik podblatowy DIMM
Napięcie zasilania 12V
Prąd max. 5A
Moc max. 60W
Zakres pracy 10-30~40 mm
Funkcja ściemniania TAK PWM

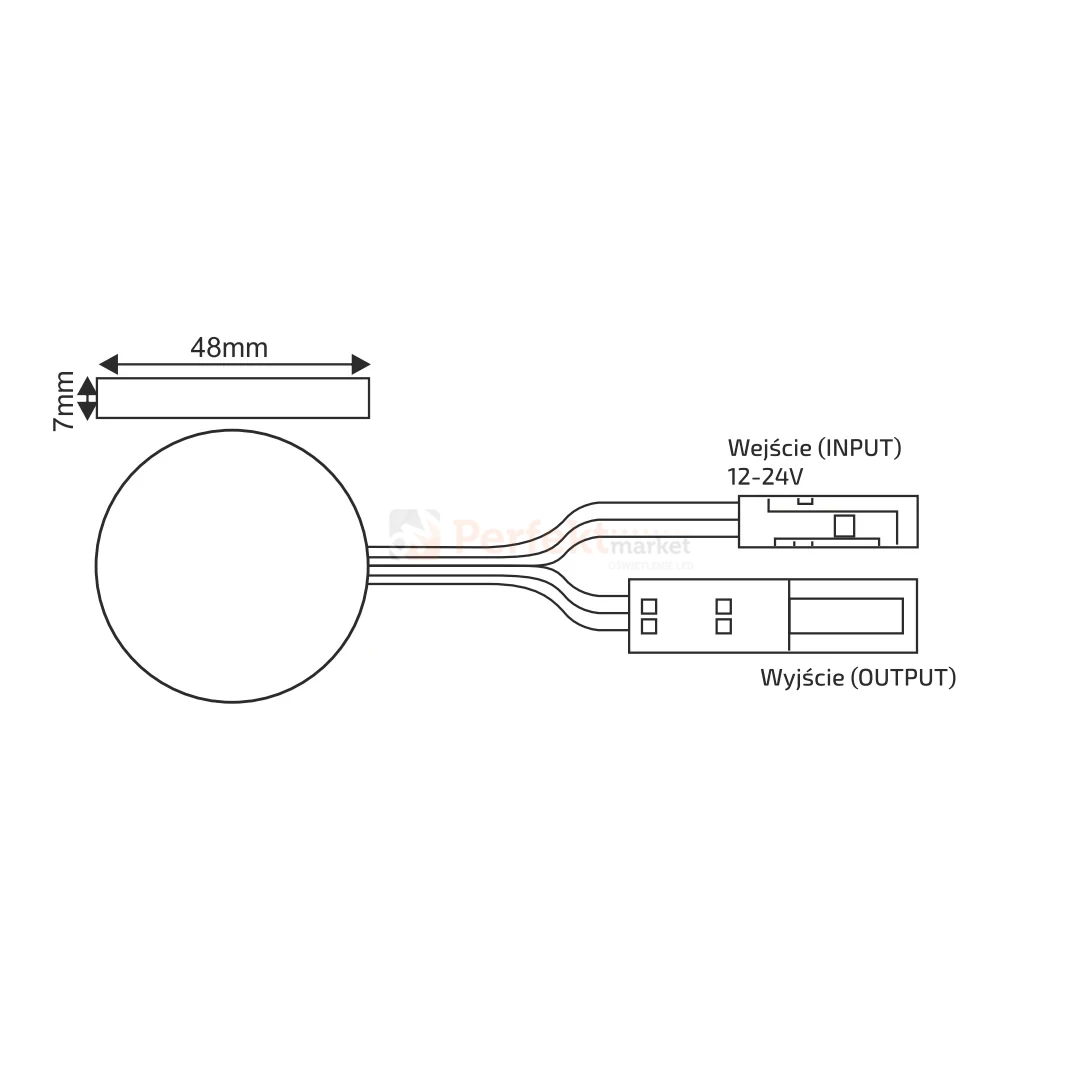

Średnica 42 mm
Wysokość 10 mm
Sterowanie dotykowe
Klasa bezpieczeństwa III klasa
Stopień ochrony IP40
Cetryfikaty CE RoHS
Gwarancja 24 miesiące

MONTAŻ



































POLECAMY CAŁĄ SERIĘ WYŁĄCZNIKÓW 12V Z ŚCIEMNIANIEM PWM DOSTĘPNĄ W NASZYM SKLEPIE.


*Uwaga: w przypadku grubszych płyt niż 15 mm działania wyłącznika uzależnione jest o gęstości płyty meblowej / drewna. Jeżeli włącznik nie działa poprawnie możliwe będzie podfrezowanie płyty do jak najmniejszej grubości.
